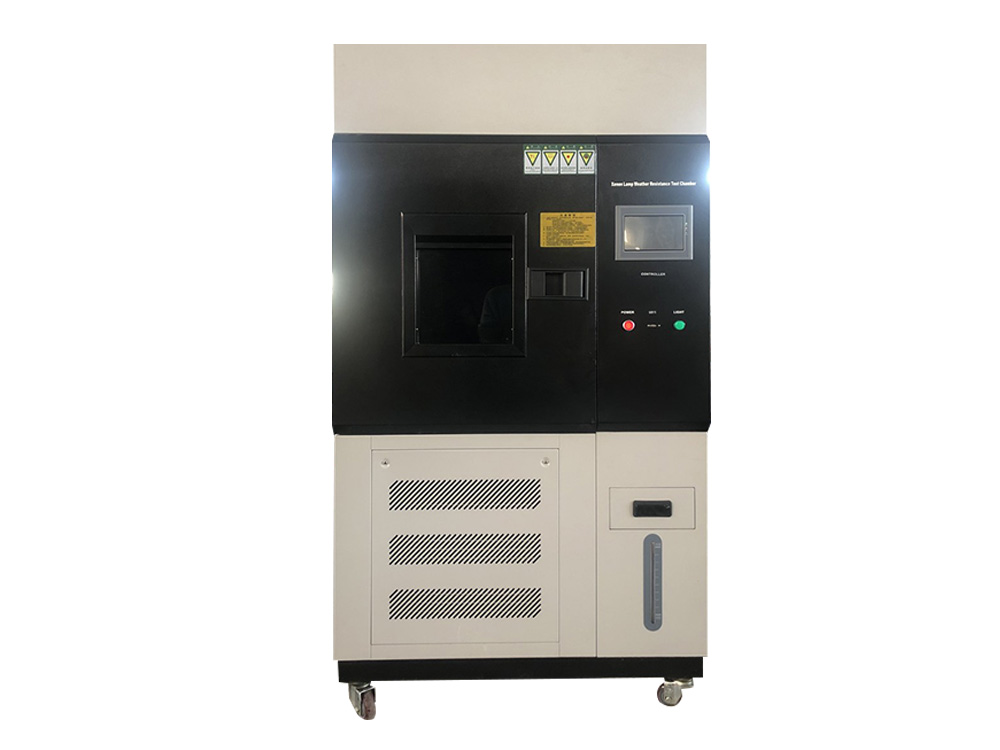

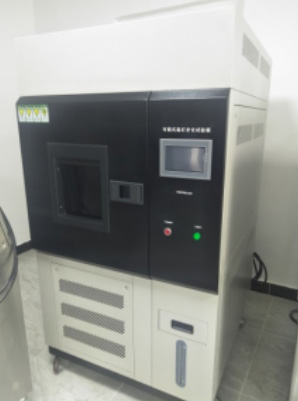

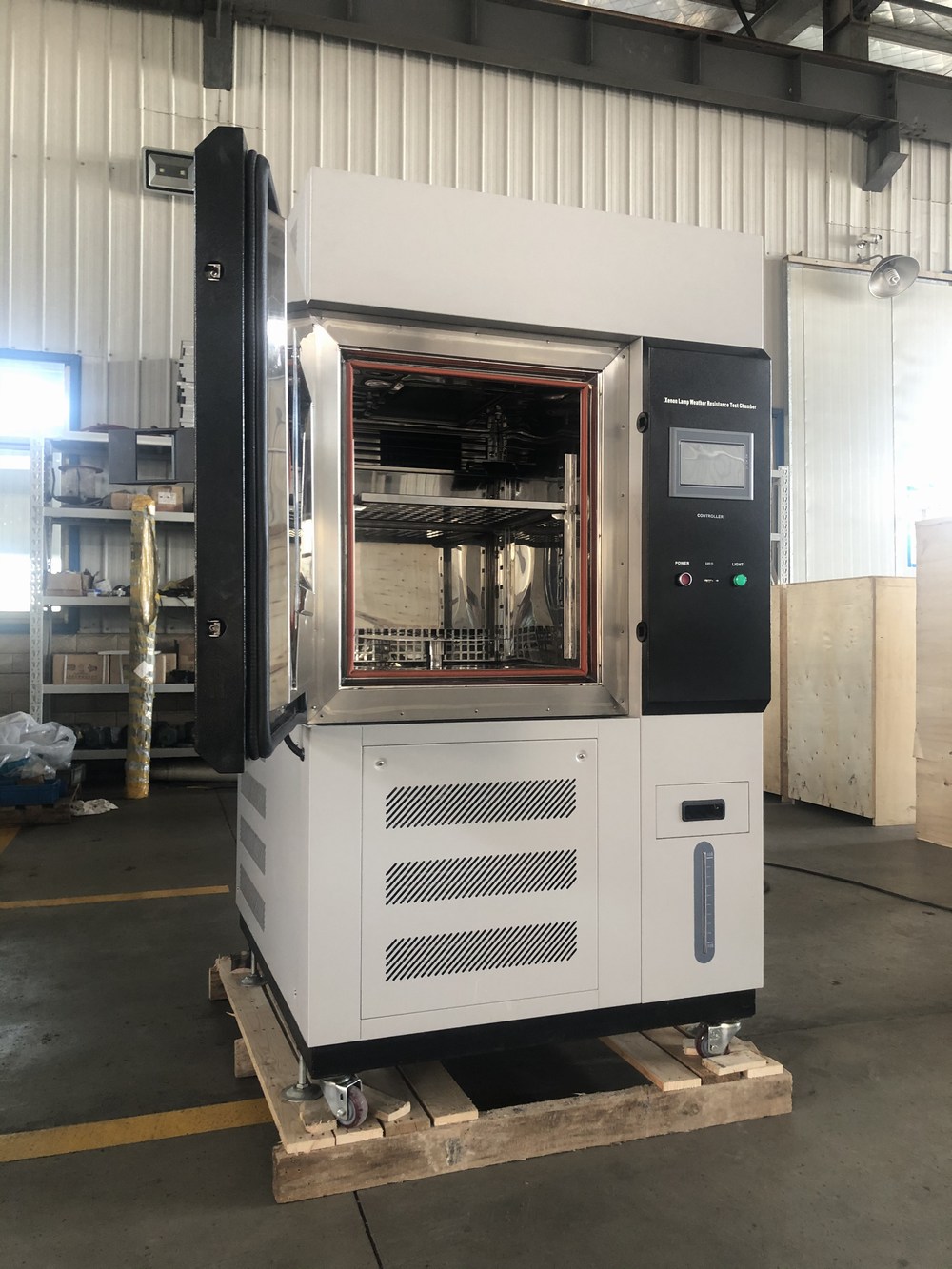

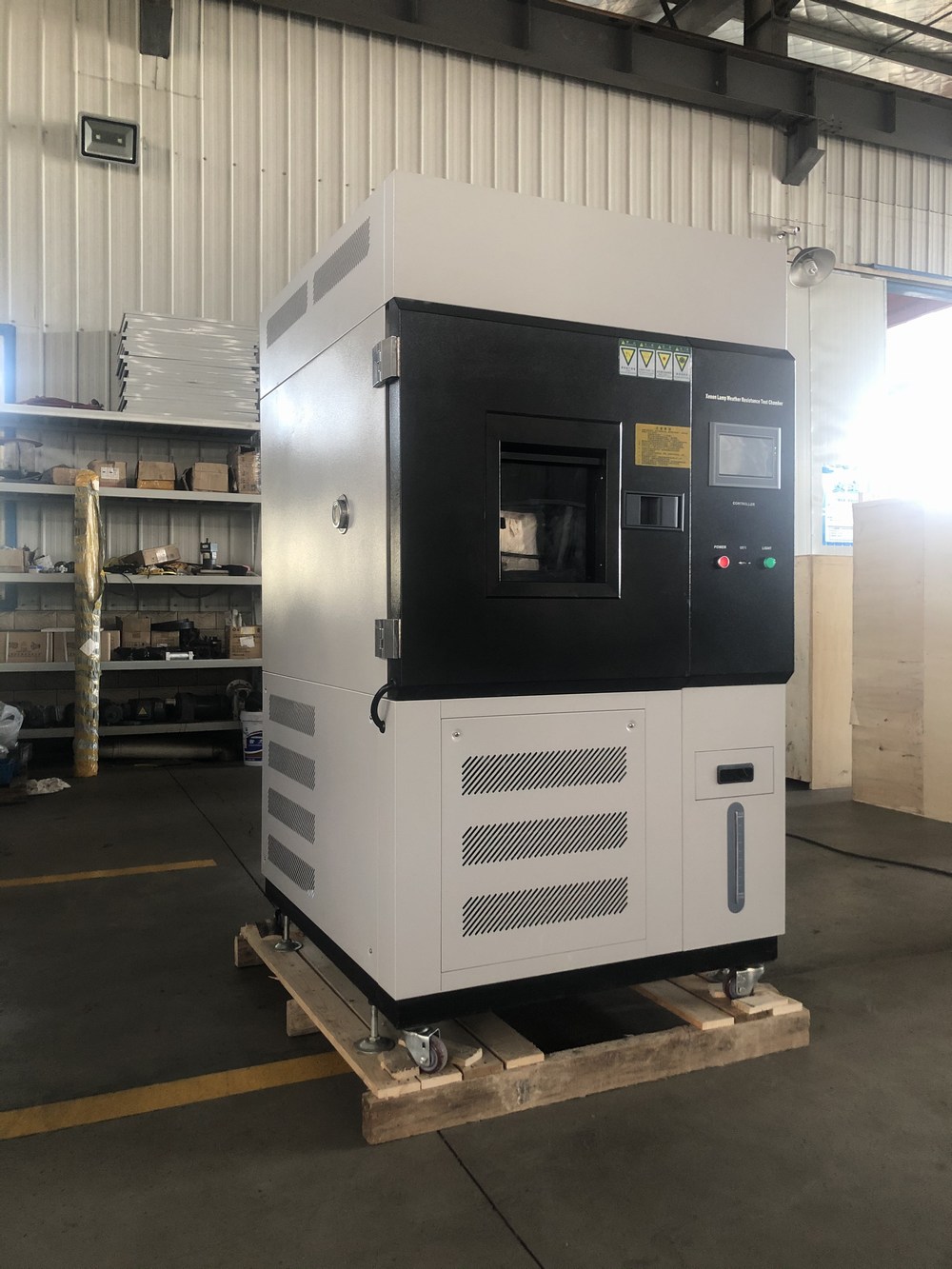

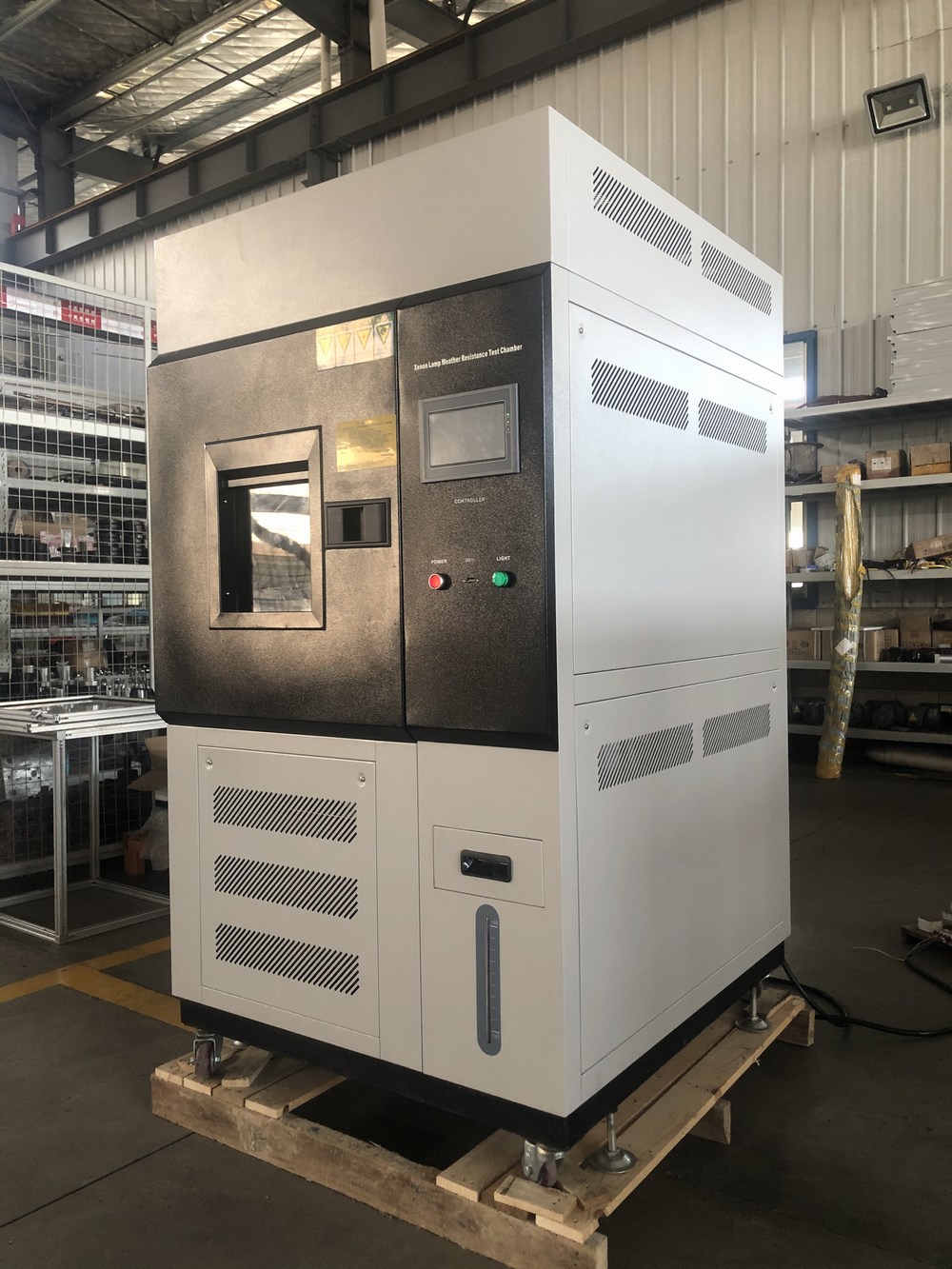

1.產品簡介:
氙燈試驗箱采用能摸擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波,可以為科研、產品開發
和質量控制提供相應的環境模擬和加速試驗。氙燈試驗箱可用于新材料的選擇、改進現有材料或評估材料
組成變化后耐用性的變化試驗,可以很好的模擬在不同環境條件下,材料暴露在陽光下所產生的變化。
2.產品功能:
●全光譜氙燈。
●多種供選擇的過濾系統。
●水噴淋功能。
●相對濕度控制。
●試驗箱空氣溫度控制系統。
●不規則形狀的平板產品架,方便放置產品
●美國原裝進口的氙弧燈管。
●安裝容易使用方便并且基本上不需要日常維護的特點。
●氙弧燈管的使用壽命取決于所使用的輻射照度水平,一般燈管的壽命為 1600 小時。燈管更換方便快捷,
長效的過濾器為保持所需的光譜提供保障。
●新風冷技術氙燈,解決水冷式氙燈冷卻方式故障率高的問題,用戶自行更換燈管方便;維護簡單方便
7 / 11
3.技術規格與參數: 工作室尺寸 W×D×H | W500×D600×H500 mm |
外觀尺寸 W×D×H | 約 1150×1150×1950mm |
溫度范圍: 0℃~80℃ | |
溫度偏差:±2℃ | (不開光照的情況下) |
濕度范圍: 20~98%R.H 濕度偏差:±2.5%R.H(濕度≥75%R.H) | ±3%R.H(濕度≤75%R.H)(不開光照的情況下) |
光源種類:進口風冷型全太陽能光譜長弧氙燈(平均使用壽命 1600 小時左右)
降雨時間: 1~9999 分鐘,可調
降雨周期: 1~9999 分鐘,間隔(斷)可調
光譜波長: 290nm~800nm
氙燈功率: 1 支,1800W(壽命: 1600 小時)
光源波長范圍: 290-800nm
加熱功率:約 4KW
加濕功率:約 2KW
光源輻照度: 300nm~400nm,強度: 20~50w/m2。
弧中心至試樣架的距離: 350~380mm
光照時間: 可連續編程調控
黑板溫度: 0℃~110℃±3℃
制冷方式: 機械制冷風冷
總功率及電源: 約 4KW; 220V±10% 50HZ
以上產品主要技術參數是指在室溫 26℃以下,相對濕度≤85%R.H,工作室空載情況下,溫濕度恒定兩小時
后測得。
4.溫濕度運行控制系統:
控制器 進口可編程全觸控 7 寸
精度范圍 設定精度:溫度±0.1℃、濕度±2%R.H,指示精度:溫度±0.1℃、濕度±1%R.H
溫濕度傳感器 鉑金電阻.PT100Ω/MV
黑板溫度 雙金屬黑板溫度計
供水系統 加濕供水采用自動控制,氙燈冷卻循環用水
循環系統 耐溫低噪音空調型電機.多葉式離心風輪
控制系統 主要由操作面板、中央控制器、各種按鍵開關、狀態指示燈、執行電器等組成。
5.箱體的結構部分:

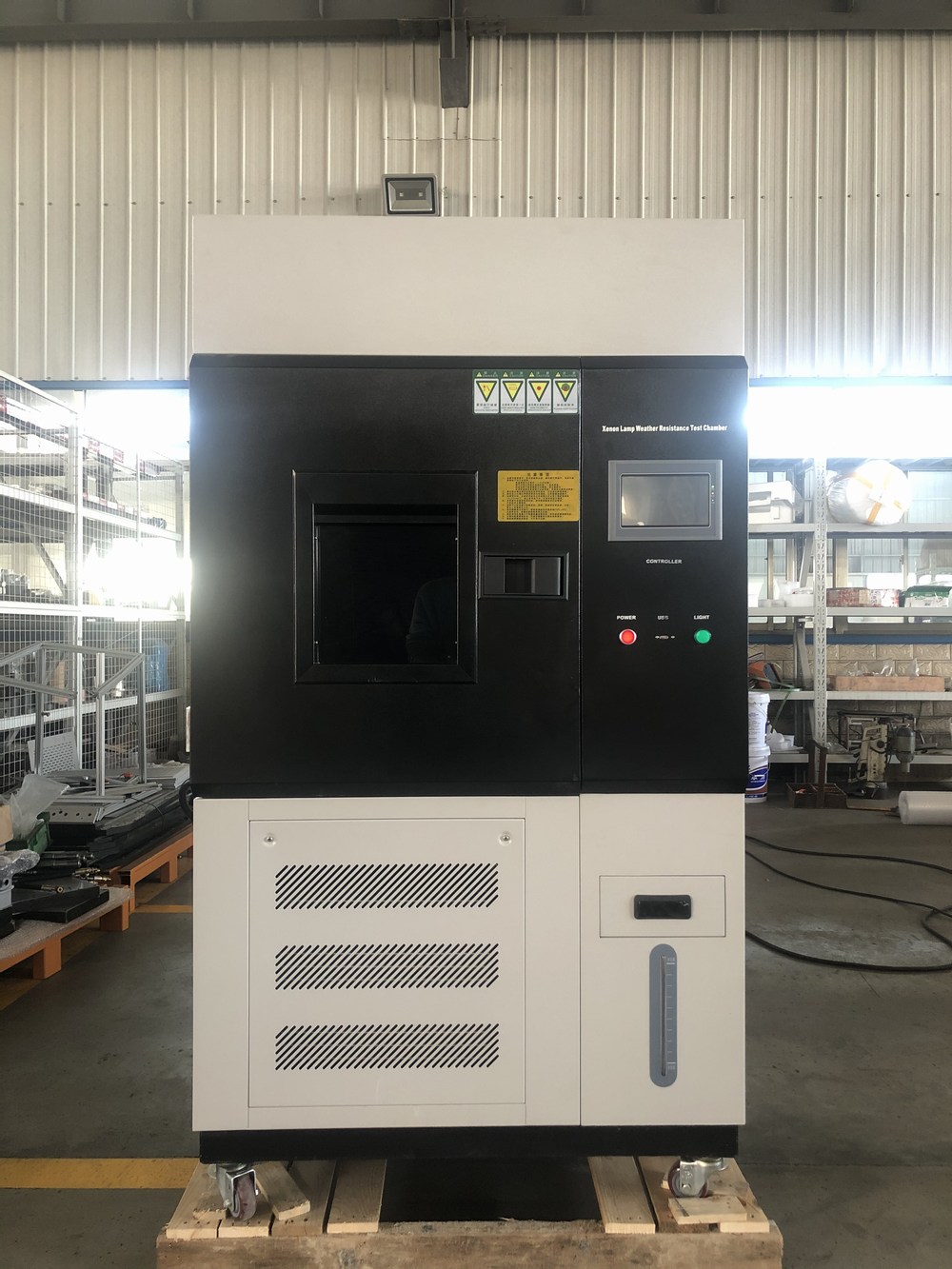

氙燈氣候試驗箱由以下幾部分構成:試驗箱箱體、控制系統、制冷/除濕系統、加熱系統、加濕系統、風道
系統、淋雨系統、光照系統等。

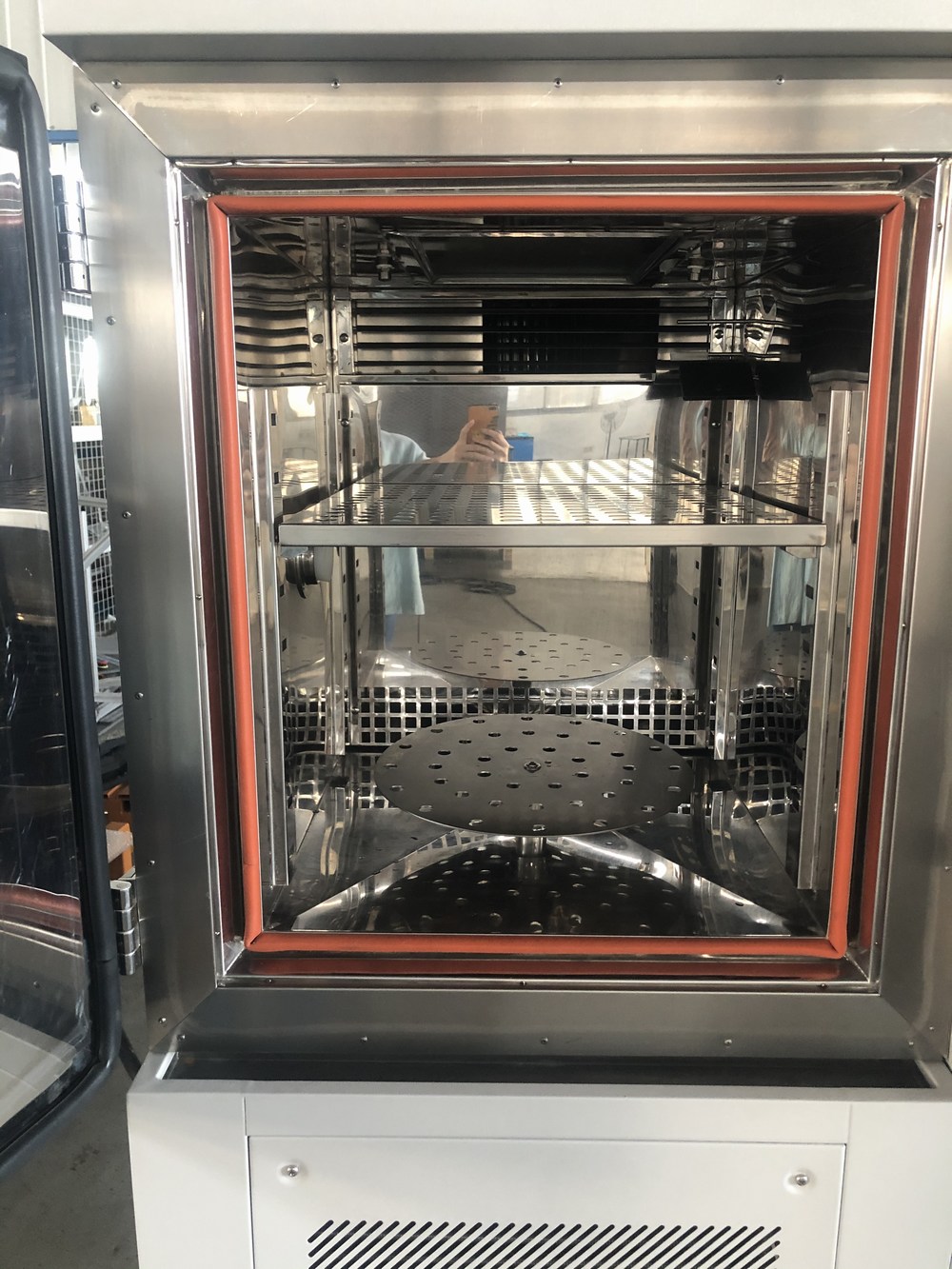

●試驗箱箱體 :
本試驗箱采用一體化結構,箱體左上部為工作室,右上部為電器控制室,下部為壓縮機制冷機組.樣架機械
轉速裝置、氙燈冷卻水機.水泵等各種執行裝置,電器控制柜置于試驗箱的右側面,便于操作。
試驗箱內壁均采用國際通用 SUS304#不銹鋼板制造。
箱體保溫材料采用聚氨酯發泡加超細玻璃纖維,保溫效果良好,試驗箱外表面不結霜,不凝露。
箱體底部設有冷凝水排水口。
門框采用能長期耐高低溫的環保硅橡膠密封條。
箱體正面設有玻璃觀察窗,窗體上貼有覆膜護目,以免氙燈射線損傷眼睛。
●外箱體:
外箱體采用數控機床加工成型,箱體外殼采用優質冷軋鋼板加工成型,表面經酸洗磷化處理后靜電噴塑或
8 / 11
是不銹鋼沙紋處理;
●門及門扣:
箱門密封采用雙層精制硅橡膠,從而在高、低溫狀況下不存在老化及硬化現象,密封性更可靠;
試驗箱為單開門(嵌入式門拉手),采用無反作用把手;
箱門上設有觀察窗、防霜裝置;
●觀察窗:
尺寸: 25 cm W × 30 cm H;
防輻射中空玻璃觀察窗;
6.試驗箱的電控部分:
●此部分為試驗箱的核心部分;
●電源的總開關為一個空壓開關,控制整體電路部分;
●電控部分的安全保護措施:控制系統檢測到下列保護裝置(單列)動作時,應能自動切斷整機系統,并能
進行報警提示;
♦工作室超溫保護;
♦電源缺相、漏電保護;
♦鼓風電機過流保護;
♦制冷機超壓/過載保護;
♦加熱器、加濕器短路/過載保護;
♦保險絲熔斷保護;
♦燈管過熱保護
7.試驗箱的工作部分:
●壓縮機冷凝部分:
制冷系統:制冷系統的核心是壓縮機,此方案我們采用 1 臺法國泰康全封閉壓縮機,保證工作室的降溫要
求。
制冷系統的設計應用能量調節技術,一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能
對制冷系統的能耗及制冷量進行調節,使制冷系統的運行費用和故障率下降到較為經濟的狀態。
制冷蒸發器:蒸發器位于試驗箱一端的風道夾層內,由鼓風電機強制通風,快速換熱。
制冷系統冷卻方式:強制風冷;
制冷劑: R404a; (環保制冷劑)
●加熱部分:
加熱方:試驗箱內直接加熱;
采用軍品級不銹鋼翅片式加熱管,加熱速率平穩,能夠保持箱體內溫度不會出現急劇變化。具有耐腐蝕、
耐高低溫,無漏電現象,安裝方便等優點;
采用 SSR(固態繼電器)輸出控制,具有無噪音、工作可靠、壽命長、抗干擾能力強、開關速度快、對外干擾
小、使用方便等優點;
●淋雨系統:
淋雨系統主要由噴嘴、供水源及連接管等組成 .
●光照系統:
光照系統主要由氙燈燈管、燈罩、氙燈觸發器及各種控制裝置組成。氙燈能量補償采用調節樣架距離和調
節電壓、電流的方式達到。
●風道系統:
風道系統位于試驗箱后部的夾層,其內分布加熱器、風葉、蒸發器、 PT100 溫度采樣傳感器等裝置。當風機
高速旋轉時,將工作室中空氣從下部吸入風道內,與加熱器產生的熱量和蒸發器產生的冷量在風道內充分
混勻從上方吹出,在工作室中與試品進行熱交換后的空氣再被吸入風道內進行混勻;反復循環,從而達到
9 / 11
目標溫度要求,同時保證試驗箱內獲得較高的溫濕度指標。
●制冷/除濕系統:
選用世界名牌法國“泰康”全封閉工業制冷壓縮機。主要用于恒定工作室內溫度及降低工作室內濕度
加濕部分:
●蒸汽產生器:使水汽化產生設備所需的蒸汽。
水位控制:液位開關控制水位,為控制加濕器的加水和報警提供信號。
●氣體循環部分:
內置循環風道及通風機,使用高效的制冷機和能量調節系統,通過高效通風機進行有效的熱交換,達到實
現溫度變化之目的,通過改善空氣的鼓風氣流,提高了空氣流量及加熱加濕和空氣表冷器的熱交換能力,
通過出風口可調風栓的調節,從而大幅改善了試驗箱的溫濕度均勻性;
8.隨機資料 : (1)操作說明書、保修卡。 (2)人員操作訓練.
9.設備使用條件
a、環境溫度: 5℃ ~+32℃;
b、環境濕度:≤85%;
c、電源要求:約 6KW; 220V±10% 50HZ
